설명

비금속용 CO2 레이저 절단 조각기

기계 구성

곰팡이	USJ % 7b % 7b0 % 7d % 7d
작업 영역	1300*2500 밀리미터
레이저 타입	CO2 레이저 튜브*2
집중하다	63.5mm
레이저 튜브	EFR / RECI 옵션*2
힘	60w/80w/100w/130w/150w/180w/200w/300w
제어 시스템	RD 제어 시스템
모터 및 드라이버	스테퍼 모터 및 드라이버
전송방식	랙과 벨트
테이블 타입	블레이드 또는 벌집 선택 가능
적색등 포인터	포함됨
냉각 모드	물 냉각
물 냉각기	씨와이 3000/5000/5200
제어판	LCD 영어
그래픽 포맷 지원	AI, PLT, DXF, BMP, DST, DWG, LAS 및 DXP.
벨트	풀롱
에어 펌프	-009 (한국어)

기계의 장점

높은 정확도:위치 정확도 {{0}}.05mm, 반복 위치 정확도 0.02mm.

좁은 슬릿:레이저 빔은 작은 지점에 초점을 맞추어 초점점이 높은 전력 밀도에 도달하고, 재료는 빠르게 가스화, 증발 정도로 가열되어 구멍을 형성합니다. 광선이 재료와 비교적 선형적으로 이동함에 따라 구멍은 매우 좁은 폭의 슬릿을 지속적으로 형성합니다. 절개 폭은 일반적으로 {{0}}.10 ~ 0.20mm입니다.

매끄러운 절단 표면:절단 표면에는 버가 없고, 절개 부위의 표면 거칠기는 일반적으로 Ra12.5 이내로 제어됩니다.

빠른 속도:절단 속도는 최대 10m/분에 도달할 수 있으며, 최대 위치 지정 속도는 70m/분에 도달할 수 있는데, 이는 와이어 절단 속도보다 훨씬 빠릅니다.

좋은 절단 품질:비접촉 절단, 절단면은 열의 영향을 거의 받지 않으며, 기본적으로 공작물의 열 변형이 없고, 재료를 펀칭 및 절단할 때 형성되는 절단면 붕괴를 완전히 방지하며, 일반적으로 2차 가공이 필요하지 않습니다.

작업물이 손상되지 않음:레이저 절단 헤드는 재료 표면과 접촉하지 않으므로 작업물이 긁히지 않습니다.

절단할 재료의 경도에 영향을 받지 않음:레이저는 강판, 스테인리스 강판, 알루미늄 합금 판, 초경판 등을 가공할 수 있으며, 경도에 관계없이 변형 없이 절단할 수 있습니다.

작업물 모양의 영향을 받지 않음:레이저 가공의 유연성이 좋고, 모든 그래픽을 처리할 수 있으며, 파이프나 기타 형상을 절단할 수 있습니다.

비금속을 절단하고 가공할 수 있습니다:예를 들어 플라스틱, 목재, PVC, 가죽, 섬유, 플렉시글라스 등입니다.

금형 투자 절약:레이저 가공은 금형을 필요로 하지 않으므로 금형 소모가 없고, 금형을 수리할 필요도 없으며, 금형을 교체하는 시간을 절약할 수 있어 가공 비용이 절감되고 생산 비용이 낮아지며 특히 대형 제품 가공에 적합합니다.

재료 절약:컴퓨터 프로그래밍을 사용하면 다양한 모양의 제품에 대한 전체 시트 소재를 절단하여 재료 활용률을 극대화할 수 있습니다.

기계 세부 정보

기계 본체

당사에서 생산하는 기계 본체는 모두 사각 강관으로 용접하여 제작합니다. 침대는 중장비 침대이며 작업 표면은 정밀하게 가공하여 전체 기계의 안정성과 높은 정밀도를 보장합니다.

가이드 레일

가이드 레일 표면은 정밀하게 연삭되어 높은 평면 정확도를 가지고 있으며, 참조 가이드 레일 기준선은 높은 선형성을 가지고 있습니다.

테이블

블레이드 테이블공간이 비교적 넓고 재료의 접촉 표면이 비교적 작아 아크릴, 밀도판 및 기타 단단한 판에 매우 적합하며 재료 바닥에 흔적이 남지 않습니다.

허니컴 테이블가죽, 천, 종이 및 기타 부드러운 소재에 더 적합합니다. 이러한 부드러운 소재는 소재가 매끄럽고 융기 및 휘어진 가장자리를 제거하기 위해 흡착될 수 있습니다.

레이저 튜브

레이저 튜브는 베이징 Reci 폐쇄형 CO2 레이저를 채택하여 안정성이 좋고 수명이 길다. 스팟이 작고 전력이 충분하다.

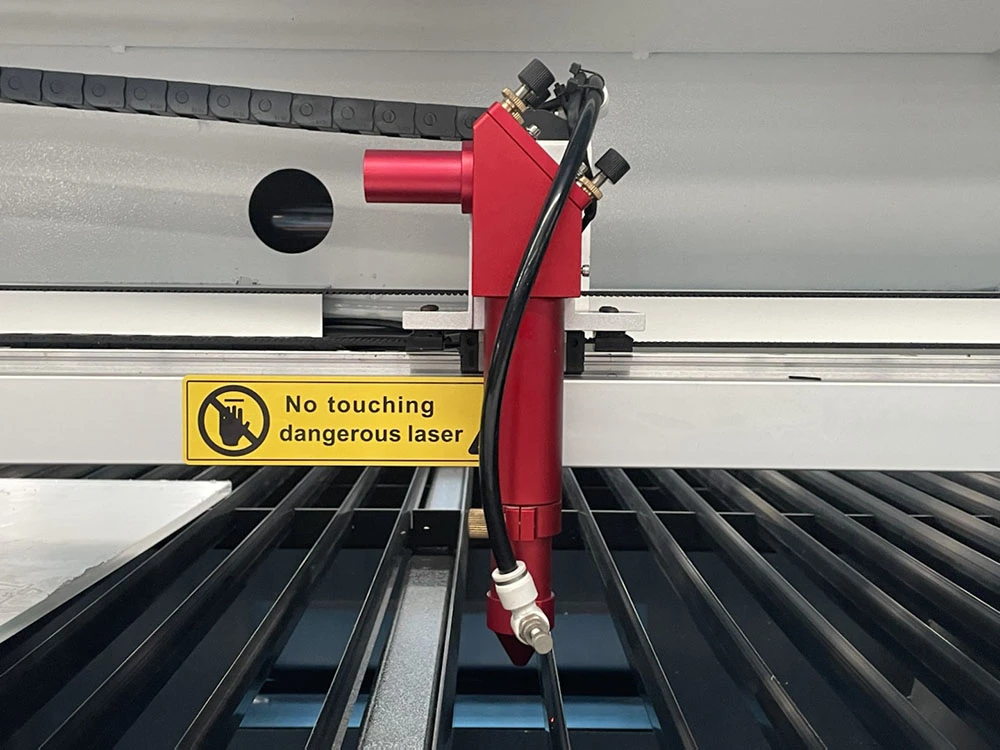

레이저 헤드

고품질 레이저 헤드는 다양한 기계적 요구 사항에 잘 적응하여 높은 정밀도, 긴 사용 수명 및 고온 내구성을 보장합니다.

제어 시스템

RD 터치스크린 제어 시스템. 이 시스템은 고속 USB 통신 인터페이스를 사용하여 사용자 학습 및 작동을 용이하게 합니다.

벨트

벨트 드라이브는 일종의 기계적 전달입니다. 마찰에 의존하여 움직임과 동력 전달을 달성합니다. 가장 큰 특징은 탄력성입니다. 작업 중 진동과 진동을 줄이고 소음 없이 부드럽게 작동할 수 있습니다.

분배함

이 상자는 크기가 작고, 설치가 쉽고, 독특한 기술적 성능, 고정 위치, 독특한 구성 기능을 가지고 있으며, 현장에 대한 제한이 없고, 광범위한 응용 프로그램을 가지고 있으며, 안정적이고 신뢰성 있게 작동하며, 공간 활용도가 높고, 차지하는 면적이 작으며, 환경 보호 효과가 좋습니다.

적용산업

주로 광고 산업(스테인리스 금속 및 탄소강), 판금 산업(탄소강), 포장 산업(다이 보드) 등에 사용됩니다. 강철 산업, 플라스틱 및 고무 산업, 광고/공예/선물 산업. 스트럼펫/기계 구성 요소, 가죽 천 산업. 광고 로고 간판, 선물, 수정 장식품, 종이 절단 기술, 릴리프, 목각 Jane. 인쇄판, 가죽 의류, 자수, 장식, 액자 제작 및 기타 산업.
